显微镜下的苹果 iPhone 17 Pro Max，划痕与凹痕成因解析

苹果iPhone 17 Pro Max在显微镜下观察时，其表面容易出现划痕和凹痕，这可能是由于其采用的材质硬度较低，容易受到外界因素的损伤，用户在使用和保养过程中也需要注意避免与硬物接触、避免使用不当的清洁方式等因素，以减少表面划痕和凹痕的产生。

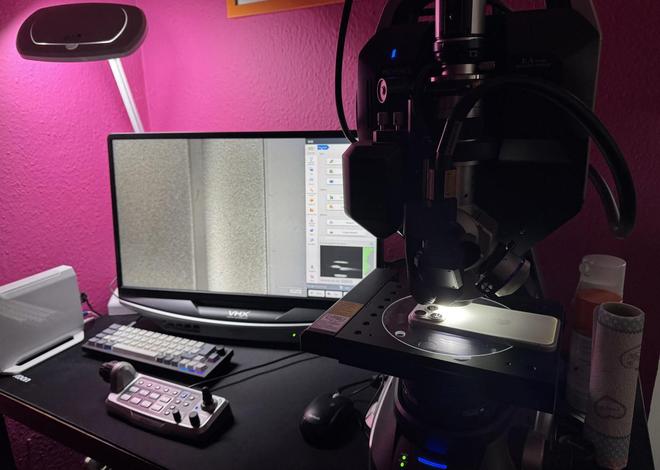

IT之家 9 月 23 日消息，科技媒体 Igor's Lab 今天（9 月 23 日）发布博文，借助基恩士（Keyence）的 VHX7100 高分辨率摄像单元和 AE-300 数字显微镜，分析了苹果 iPhone 17 Pro Max 的高镁铝合金一体成型机身。

图源：Igor's Lab

IT之家援引博文介绍，苹果 iPhone 17 Pro Max 放弃此前的多段式钛合金框架，改用一体成型的高镁铝合金。这种合金含约 10% 镁，属于 5xxx 系列的高镁配方，重量轻、耐腐蚀性能优异，且易于进行阳极氧化处理。

图源：Igor's Lab

相比 6xxx 系列，它在抗冲击和韧性上表现良好，但硬度偏低，更容易在外力作用下产生凹痕。该媒体认为苹果选择该材质，显然是在重量、耐腐蚀与制造可行性之间做了平衡。

苹果 iPhone 17 Pro Max 机身表层经过硬质阳极氧化，形成致密的氧化铝（Al₂O₃）保护层，并通过染料渗透获得稳定颜色，再经化学封孔以提升耐腐蚀性与防刮性。

图源：苹果

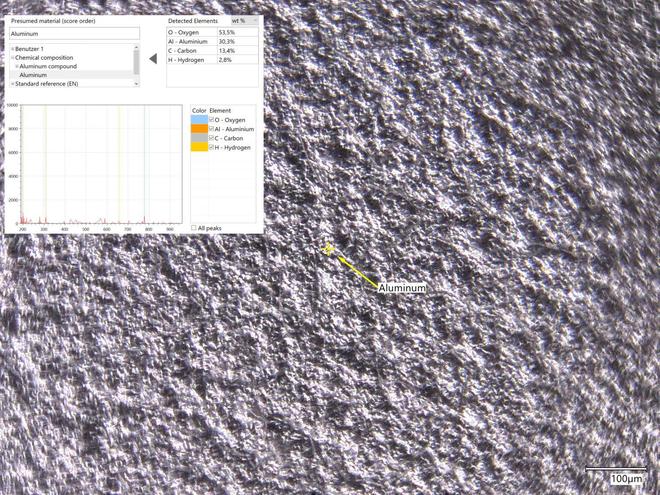

化学分析显示，表面含氧约 53.5%、铝 30.3%、碳 13.4%、氢 2.8%，对应封孔过程中形成的水合氧化物和有机染料残留，这层氧化膜厚度通常为 10-20 微米，足以抵御日常磨损，但面对硬物颗粒仍可能被破坏。

图源：Igor's Lab

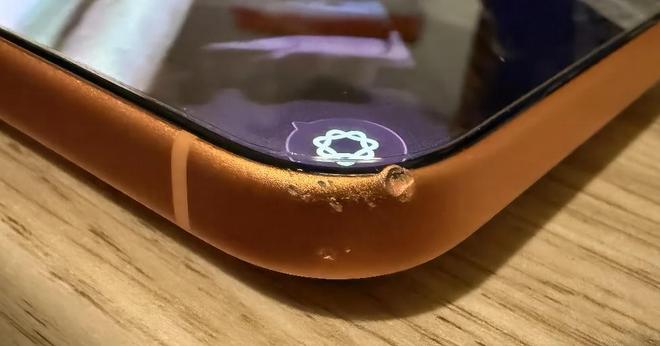

该媒体指出在氧化层被钥匙、沙粒等硬质异物穿透后，内部较软的高镁铝基材会直接暴露，划痕和凹痕随即显现。

属性高镁铝 (≈ AlMg10,5xxx 系列，未硬化）典型的 6xxx 合金（例如 EN AW-6061,AlMgSi）材质约 89-90% 铝、9-10% 镁，可添加少量锰约 95-97% Al、0.8-1.2% Mg、0.4-0.8% Si，可能还添加少量 Cu成本中等，添加 Mg 会稍微增加成本，但比 7xxx 便宜稍微贵一点，因为需要热处理步骤和更多的加工密度低于 6xxx（约 2.6 g / cm³）→ 更轻约 2.7 克 / 立方厘米制造公差铣削难度更大，刀具负荷更高，无法硬化非常容易铣削，易于控制，可以硬化到各种状态耐久性（腐蚀）非常高，耐氯化物和汗水很好，但如果没有涂层，更容易出现点蚀耐久性（力学）坚韧、延展性好、吸能性好、脆性小热处理后抗拉强度和抗压强度更高，但脆性稍强热导率70-100 W / mK, 相当中等150-170 W / mK, 更利于散热膨胀系数23-25 μm / mK（通常为铝）23-24 μm / mK（几乎没有差异）抗刮擦（原始）柔软，阳极氧化绝对必要稍微硬一点，阳极氧化也很常见抗刮擦（阳极氧化）非常好，氧化层坚硬，着色稳定非常好，也可以硬质阳极氧化，层通常更致密典型用途智能手机或平板电脑一体机，重量和腐蚀至关重要笔记本电脑和工业外壳，其中精确的加工和更好的导热性非常重要

镁的加入提高了耐腐蚀性，却降低了硬度与热导率（约 70-100 W / mK），让散热更多依赖内部的均热板而非机身金属。此外，机身的热膨胀系数与其他铝合金相近，日常温度变化可被结构设计吸收，不会导致显著变形。

图源：Reddit

该媒体认为尽管阳极处理提升了耐刮性与美观度，网络上的用户反馈与实验分析均表明，裸机使用风险大，轻微碰撞或刮擦即可留下痕迹。该媒体建议，为延长机身外观寿命和避免昂贵维修，应配备手机壳，尤其在户外或多硬物环境下使用时。

图源：Igor's Lab
