CT扫描揭示，廉价锂电池缺陷率高达8%，容量虚标惊人，达7.6倍！

最新CT扫描结果显示，网购的廉价锂电池存在严重质量问题，缺陷率高达8%，容量虚标现象普遍，最高虚标倍数达7.6倍，这些问题电池可能给使用者带来安全隐患，消费者在购买锂电池时应谨慎选择，避免购买劣质产品。

IT之家 9 月 25 日消息，工业 CT 扫描公司 Lumafield 昨日（9 月 24 日）发布了一项关于锂离子电池的深度研究，聚焦 18650 型锂离子电芯，其结果揭示了品牌电池与廉价电池之间存在的巨大质量差距。

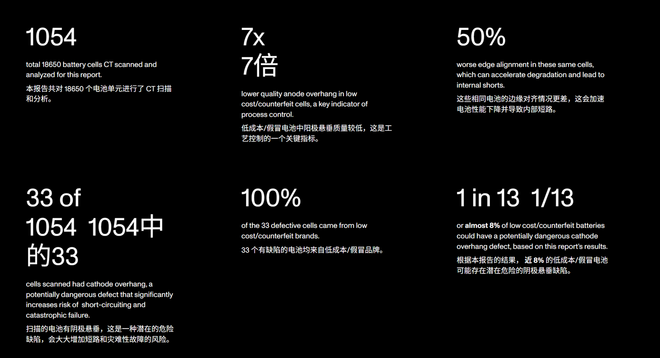

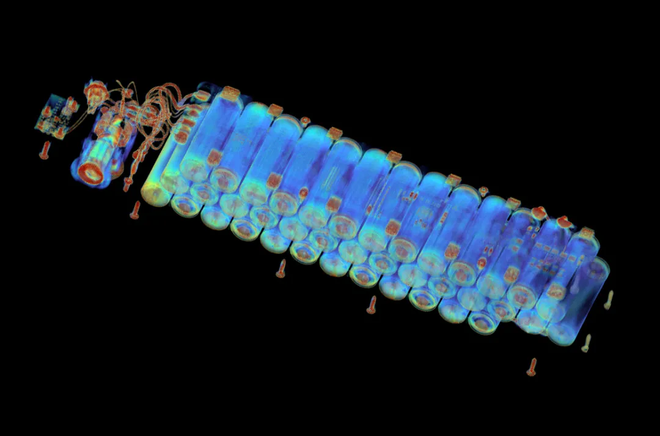

Lumafield 使用 X 射线 CT 扫描技术，共计分析了 1054 块 18650 型电芯，涵盖三星、松下等知名品牌，以及亚马逊、Temu 等平台购入的廉价电池，发现廉价 / 假冒电池普遍存在制造缺陷，可能导致火灾和爆炸等危险。

本次研究聚焦于 18650 型锂离子电芯，这是一种广泛应用于电动牙刷、电动工具、充电宝乃至电动汽车等产品的标准电池。

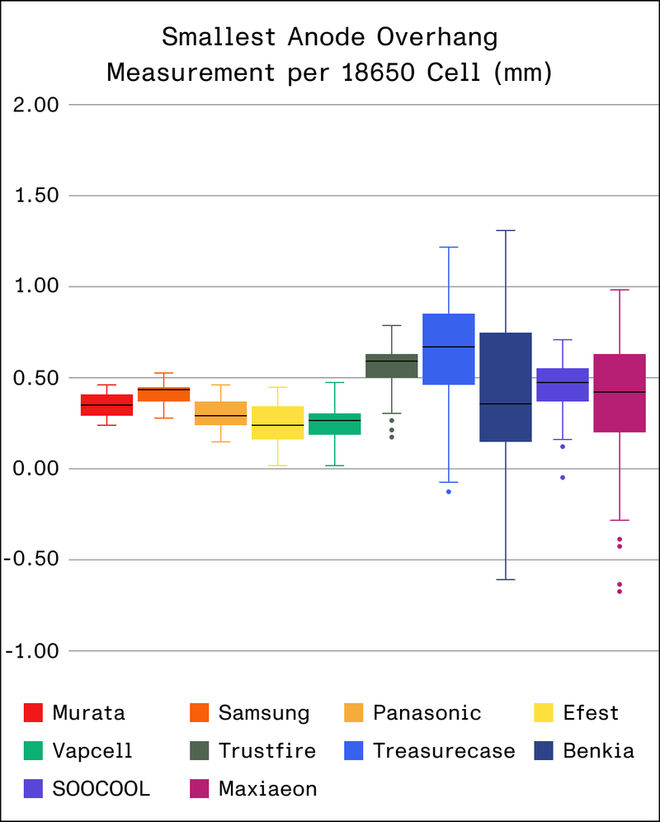

扫描结果显示，在所有样本中，共有 33 块电池存在一种名为“负极悬垂”（Negative anode overhang）的严重制造缺陷。Lumafield 公司表示，该缺陷会“显著增加内部短路和电池起火的风险”，同时也会缩短电池的整体寿命。

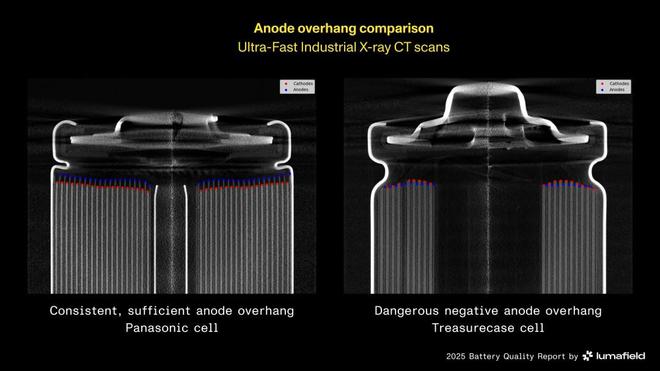

IT之家注：“负极悬垂”是锂电池制造中的一种工艺缺陷。理想状态下，电池内部的负极材料应该完全覆盖正极材料。如果负极覆盖不全，导致正极边缘暴露，就称为“负极悬垂”。

这种情况会增加锂离子在正极边缘沉积并形成“枝晶”的风险，进而刺穿隔膜，引发内部短路，最终可能导致电池过热、起火甚至爆炸。

值得注意的是，这 33 块存在缺陷的电池全部出自送检的 424 块廉价或假冒电池，缺陷率接近 8%。相比之下，所有来自知名 OEM 品牌的电池均未发现任何问题。

除了结构缺陷，廉价电池在性能参数上也存在严重的欺诈行为。一些廉价品牌声称其 18650 电池容量高达 9900 mAh，而三星等知名品牌的同类产品容量通常在 3000-3450 mAh 之间。

然而，Lumafield 的实际测试发现，这些虚标严重的假冒电池，真实容量甚至不足 1300 mAh，虚标 7.6 倍。此外，廉价电池内部缠绕层的边缘对齐度也远差于信誉良好的 OEM 产品，这同样会增加短路和性能损失的风险。

Lumafield 的研究结论明确指出，尽管“负极悬垂”等缺陷不一定导致每块问题电池都发生爆炸，但它们确实显著提升了事故发生的概率，尤其是在电池遭遇高温、撞击等外部因素时。
